Сейсмостойкость зданий из каркасно-обшивных конструкций с каркасом из стальных холодногнутых оцинкованных профилей: обзор и анализ современного состояния вопроса

Введение

Успех применяемых в строительстве зданий и сооружений материалов, конструкций и технических решений, как правило, зависит от способности удовлетворять потребности рынка, который все больше ориентируется на решения, характеризующиеся экономической эффективностью, скоростью возведения, энергоэффективностью и экологическими показателями производства конструкций, возведения строения и его сноса (утилизации).

Конструктивные системы зданий с применением каркасов из ЛСТК на основе стальных холодногнутых оцинкованных профилей достаточно давно востребованы на рынке строительства, но в кризисные времена, как показала пандемия COVID-19, технология сухого и быстровозводимого строительства с использованием ЛСТК оказалась особенно актуальной. По этим причинам конструктивные системы зданий и сооружений на основе ЛСТК переживают бум на протяжении многих лет как в области их применениядля несущих конструкций, так и для ненесущих и самонесущих конструкций, и прежде всего для строительства зданий и сооружений в сейсмоопасных районах, где легкость играет одну из ключевых ролей в обеспечении их сейсмостойкости.

Использование холодногнутых стальных элементов в строительстве зданий началось в 1850-х годах как в США, так и в Великобритании. В 1920-х и 1930-х годах применение холодногнутой стали в качестве строительного материала все еще было ограниченным, поскольку в строительных нормативно-технических документах не было норм и правил проектирования несущих конструкций с использованием холодногнутых стальных тонкостенных элементов. Идея использования холодногнутой листовой стали для возведения стальных каркасов зданий массового рынка малоэтажного строительства существовала в течение долгого времени. Началом применения холодногнутых стальных элементов можно считать конец XIX и первую половину XX века [1]. Современная эпоха после Второй мировой войны началась с обилия мощностей по производству листовой стали и желания преобразования этих мощностей с военных на общегражданские цели. Сталелитейные заводы в США через Американский институт чугуна и стали (American Iron and Steel Institute (AISI) профинансировали исследования, которые провел George Winter в Корнельском университете (Cornell University) [3][4], в целях разработки технических условий для проектирования легких холодногнутых стальных строительных конструкций. Эти усилия привели к появлению в 1946 г. технических условий AISI для проектирования легких холодногнутых стальных строительных конструкций [2], которые впоследствии были приняты встроительных нормативно-технических документах и, в результате различных итераций, легли в основу стандарта AISI S100-16 [10], регламентирующего требования к расчету и проектированию зданий и сооружений на основе легких холодногнутых стальных элементов.

В настоящее время в Российской Федерации происходит рост использования каркасов из ЛСТК на основе стальных холодногнутых оцинкованных профилей в строительстве зданий, но широкому их применению препятствует отсутствие норм проектирования зданий, возводимых в сейсмоопасных районах. В обзорной статье [8] авторы обращают внимание на отсутствие в действующих на тот момент нормах Российской Федерации указаний, касающихся расчета и особенностей проектирования зданий из ЛСТК в сейсмических районах. Отмечается важность проведения дополнительных экспериментальных исследований зданий, возводимых с применением указанной технологии, и уточнения методов их расчета на сейсмические воздействия.

В этом контексте в настоящей статье рассматривается технология строительства зданий на основе каркасов из ЛСТК с применением стальных холодногнутых оцинкованных профилей по принципу каркасно-обшивных конструкций и приводится краткий обзор последних исследований работы несущих и ненесущих каркасно-обшивных конструкций зданий из ЛСТК при действии нагрузок, моделирующих сейсмические воздействия. Технология ЛСТК, кроме каркасно-обшивных конструкций, также представлена рамными конструкциями (стержневые горизонтальные и вертикальные элементы – балки и колонны, объединенные в общий пространственный каркас здания), возводимыми по принципу стальных каркасов из горячекатаного металлопроката, которые в данной работе не рассматриваются.

Сопротивление сейсмическому воздействию каркасно-обшивных конструкций стен зданий из ЛСТК обеспечивается с помощью различных систем: крестообразной связи из стальных лент, панелей наружной и внутренней обшивок, смешанных решений, совмещающих применение связей и панелей обшивок.

Как в системах сопротивления сейсмическим силам с крестообразными связями, так и в системах сопротивления сейсмическим силам с обшивкой, в сейсмической реакции каркасно-обшивных конструкций стен зданий из ЛСТК преобладает высокая деградация прочности и жесткости (рис. 1).

На рис. 1 видно, что каркасно-обшивные конструкции стен зданий из ЛСТК с крестообразными связями демонстрируют более высокую начальную линейную жесткость, в то время как каркасные конструкции стен из ЛСТК с панелями обшивок из ГКЛ характеризуются существенным нелинейным поведением. В каркасных конструкциях стен из ЛСТК с крестообразными связями рассеивание энергии сейсмического воздействия происходит за счет деформирования (растяжение–сжатие) связей и развития в них пластических деформаций, в то время как в конструкциях стен из ЛСТК с панелями обшивок рассеивание энергии сейсмического воздействия происходит за счет деформации соединений обшивок и каркаса, а также повреждения панелей обшивок. При сопротивлении сейсмическим силам оба конструктивных решения испытывают существенное снижение прочности и жесткости. Однако, несмотря на их слабую гистерезисную реакцию по сравнению с традиционными стальными каркасами на основе горячекатаного проката, стальные каркасы зданий из ЛСТК, в основном из-за их легкости, могут быть конкурирующей альтернативой для строительства малоэтажных зданий и зданий средней этажности в сейсмоопасных районах.

Материалы и методы

Данное исследование является результатом выполненной автором, с целью обзора, демонстрации текущего прогресса, проблем и будущих направлений исследований, работы, связанной с поиском и анализом действующих отечественных и зарубежных нормативно-технических документов, а также литературных источников, содержащих информацию о результатах экспериментальных исследований каркасно-обшивных конструкций зданий с каркасом из стальных холодногнутых оцинкованных профилей при действии на них нагрузок, моделирующих сейсмические воздействия. Для достижения поставленной цели был выполнен анализ действующих нормативно-технических документов различных стран и литературный обзор результатов экспериментальных исследований несущих и ненесущих каркасно-обшивных стеновых конструкций, конструкций дисков перекрытий (покрытий) с каркасом из стальных холодногнутых оцинкованных профилей, а также элементов соединений элементов каркаса и различных типов обшивок при действии на них нагрузок, моделирующих сейсмические воздействия. Информация, полученная в ходе работы, систематизирована и структурирована, основные тезисы представлены в данной статье.

Результаты

Анализ нормативно-технических документов

За границей целенаправленные массовые исследования поведения конструктивных решений зданий из ЛСТК, возводимых в сейсмических районах, сопровождающиеся выпуском нормативно-технических документов, были начаты в конце 1970-х годов.

Нормы и правила проектирования зданий из ЛСТК, возводимых в сейсмических районах, уже установлены в североамериканском стандарте по сейсмическому проектированию зданий из ЛСТК (AISI S400 [11]), которые в настоящее время приняты в США, Канаде и Мексике. Стандарт распространяется на следующие конструктивные решения зданий из ЛСТК: с применением каркасно-обшивных конструкций с каркасом из стальных холодногнутых оцинкованных профилей с панелями обшивок из деревянных конструкционных панелей, стального листа или гипсокартона; каркасов с крестообразными связями из стальных лент, а также рамных каркасов с болтовыми соединениями (по принципу стальных каркасов на основе горячекатаного металлопроката).

AISI S400 предусматривает выбор механизмов рассеивания энергии диссипативных элементов конструктивной системы зданий из ЛСТК, устанавливает требования по сверхпрочности (overstrength factor) в отношении недиссипативных элементов конструктивной системы, а требования по использованию коэффициентов модификации отклика (ответа), учитывающих присущие конструктивной системе здания резервы прочности и пластичности.

Традиционный подход обеспечения сейсмостойкости зданий и сооружений реализуется посредством соблюдения правил проектирования и конструирования, нацеленных на создание в определенных элементах зон упругопластического деформирования, обеспечивающих пластичность и рассеивающую работу всей конструктивной системы в целом. Наличие пластических механизмов рассеивания энергии является фундаментальным требованием, предъявляемым к рассеивающим конструктивным системам.

В результате развития в конструктивной системе здания или сооружения пластических деформаций в процессе проектирования можно учесть снижение (редуцирование) сейсмических нагрузок. В методологии СП 14.13330.2018 снижение достигается умножением сейсмических нагрузок, полученных в результате линейного анализа, на коэффициент K₁. Этот коэффициент позволяет учитывать нелинейный отклик здания или сооружения, связанный с материалом, конструктивной системой и процедурами проектирования, и выражается как коэффициент, учитывающий допускаемые повреждения зданий и сооружений, принимаемый по таблице 5.2 СП 14.13330.2018.

Нормативные документы США ASCE 7 [12], Канады NBCC [13] и Еврокода EN 1998-1 [14] также содержат коэффициенты редуцирования сейсмических нагрузок. В Еврокоде EN 1998-1 [14] данный коэффициент обозначается как коэффициент ­q (behaviour factor), а в нормах США и Канады – как коэффициент R (response-modification factor).

При определении коэффициентов R, регламентируемых для зданий из ЛСТК, северо­американский стандарт AISI S400 [11] ссылается к ASCE 7 [12] для проектирования зданий, возводимых в США и Мексике, а также NBCC [13] для проектирования зданий, возводимых в Канаде. Значения соответствующих коэффициентов приведены в табл. 1.

В Еврокоде по сейсмическому проектированию EN 1998-1 [14] отсутствуют требования, посвященные проектированию зданий из ЛСТК. При этом, согласно действующей редакции технических требований европейского документа, проектирование зданий с каркасно-обшивочными конструкциями стен из ЛСТК с крестообразными связями и каркасов с обшивками из стального листа, может быть выполнено, при условии если рассматривать их в качестве традиционных стальных каркасов на основе горячекатаного проката, изготовленных с сечением класса 4, и рассмотрения конструктивных систем из них как стальных каркасов низкого уровня пластичности DCL (ductility class low) с низкой рассеивающей способностью. В этом случае коэффициент поведения q, принятый в европейских нормах и имеющий согласованность с коэффициентом R, может быть принят не более 1,5. Следует отметить, что проектирование в соответствии с этим принципом рекомендуется только для регионов с низкой сейсмичностью. Проектирование каркасно-обшивочных конструкций стен из ЛСТК с панелями обшивок из других материалов при использовании действующего Еврокода EN-1998-1 [14] не представляется возможным.

Краткий обзор выполненных исследований

Экспериментальные исследования по изучению поведения каркасно-обшивных конструкций зданий из ЛСТК под действием сейсмических нагрузок начались в конце 80-х гг. – начале 90-х гг. В работах под руководством С.А. Адхама [15][16] были проведены экспериментальные исследования по оценке прочности и деформативности каркасно-обшивных конструкций стен зданий из ЛСТК с крестообразными связями и обшивками из гипсокартонных листов при сдвиговых (в плоскости каркаса) циклических нагрузках. Всего было испытано шесть образцов размером 2,4 × 2,4 м. В ходе экспериментальных исследований наблюдалось предполагаемое соответствие между увеличением площади стальных лент связей и увеличением их вклада в общую несущую способность каркаса при средних и высоких значениях перекоса. Сдвиговая жесткость каркаса для стабилизированного цикла снизилась примерно на 7–15 % по сравнению со сдвиговой жесткостью соответствующего начального цикла. Деградация сдвиговой жесткости увеличивалась по мере увеличения величины перекоса каркаса. Способность каркаса рассеивать энергию в стабилизированном цикле составляла около 60 % от начального цикла.

В предыдущие годы испытания фрагментов и моделей зданий из ЛСТК с применением сейсмоплатформ выполнялись в США и Европе, хотя первый эксперимент был проведен в Австралии [17]. Исследование содержало обширную программу динамических испытаний как двух-, так и трехмерных конфигураций каркаса здания из ЛСТК. По результатам экспериментальных исследований был оценен вклад ненесущих элементов, в частности, облицовки из гипсокартонных панелей, сделан вывод, что стальные каркасыиз ЛСТК хорошо сопротивляются сейсмическим нагрузкам, гипсокартонная обшивка при этом вносит вклад в сдвиговую жесткость основного каркаса.

Более масштабные исследования проводились в США, в рамках проекта «CFS-NEES», и включали испытания на сейсмоплатформе двухэтажного натурного экспериментального образца здания, конструкции стен и перекрытий которого были обшиты ориентированно-стружечными плитами (ОСП) [18][28]. Размеры экспериментального образца здания составили 7,0 × 15,2 м в плане и 5,9 м в высоту. Испытания проводились в два основных этапа как показано на рис. 2. Экспериментальные образцы зданий для испытаний в соответствии с этапами 1 и 2 были запроектированы с номинально идентичной конструктивной системой. Экспериментальный образец здания для испытаний по этапу 1 не включал каких-либо ненесущих конструкций и был возведен только с несущими элементами, обеспечивающими сопротивления сейсмической нагрузке. Экспериментальный образец здания для испытаний по этапу 2 был возведен с учетом ненесущих конструкций, включая наружную обшивку из панелей ОСП, внутреннюю обшивку из гипсокартонных листов, лестницы, внутренние перегородки и наружный облицовочный слой фасадов из армированным стекловолокном гипсовых панелей.

Испытание по этапу 2 было разделено на стадии строительства, для которых выполнялись низкоамплитудные испытания. Общей целью проекта «CFS-NEES» было развитие понимания о динамическом поведении конструктивной системы здания из ЛСТК при действии сейсмических нагрузок для улучшения методологической основы их проектирования. По результатам анализа экспериментальных исследований поперечная жесткость здания оказалась выше в 4 раза при учете конструкций стен, не предназначенных для восприятия сейсмических нагрузок, и в 4,5 раза – при учете ненесущих элементов и конструкций здания. В целом, жесткость испытываемого фрагмента здания оказалась в 18 раз выше, чем численная модель этого здания, основанная только на несущих конструкциях, воспринимающих сейсмические воздействия.

В Калифорнийском университете в Сан-Диего были проведены исследования сейсмического поведения шестиэтажного здания (рис. 3), каркасы стен которого были обшиты с одной стороны стальными листами, а с другой стороны – гипсокартонными панелями [29][30].

В рамках трехнедельной программы экспериментальных исследований здание подверглось 7 испытаниям сейсмической нагрузкой с возрастающей амплитудой колебаний, а также воздействию пожара с последующими испытаниями на сейсмические воздействия. Амплитуды колебаний были приняты, исходя из предъявляемых требований к эксплуатационной пригодности, конструктивной целостности и общей устойчивости здания при различных уровнях сейсмического воздействия. Впоследствии на двух выбранных этажах здания, получивших повреждения после первичных испытаний, были проведены огневые испытания. По результатам огневых испытаний здание было подвергнуто двум испытаниям на сейсмические нагрузки, соответствующие воздействию, имитирующему афтершок с малой амплитудой колебаний, и воздействию с максимальной амплитудой колебаний, имитирующему основное сейсмическое событие.

В Италии, в рамках европейского проекта «ELISSA», были проведены исследования, включающие испытания на сейсмоплатформе полномасштабного двухэтажного здания (рис. 4) с облицовкой конструкций стен гипсовыми панелями [31]. По результатам данных исследований было установлено, что динамические характеристики здания были значительно изменены с включением в работу отделочных ограждающих конструкций здания. Снижение основного периода собственных колебаний здания произошло ориентировочно на 20 %, что, по оценке авторов работы, соответствует увеличению сдвиговой жесткости здания примерное в 4,5 раза.

В рамках проекта «LAMIEREDIL» [31][32] была проанализирована сейсмическая реакция двух трехэтажных моделей зданий в масштабе 1:3, выполненных из ЛСТК с ленточными крестообразными связями (рис. 5). Опытные образцы различались конструктивным решением перекрытий: для первого типа образца были выполнены сталежелезобетонные перекрытия по профлисту, для второго типа образца были выполнены перекрытия с обшивкой ОСП панелями толщиной 18 мм (рис. 6).

Исследование проводилось на сейсмоплатформе, результаты испытаний показали, что глобальная реакция конструктивной системы была почти линейной для обоих образцов в рамках проектных уровней сейсмического воздействия. Для испытаний с более высокой интенсивностью сейсмического воздействия глобальная реакция системы отклонялась от линейной, образец получал повреждения, идентифицируемые при визуальном осмотре конструкций (деформации ленточных крестообразных связей, ослабление соединений).

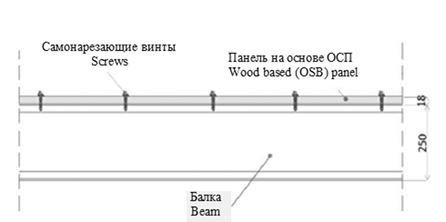

Меньшее количество работ посвящено исследованию горизонтальных диафрагм жесткости (дисков перекрытий (покрытий) из ЛСТК, о чем свидетельствуют немногочисленные исследования, проведенные в Канаде на диафрагмах, обшитых деревянными конструкционными панелями (рис. 7, а), с различными конструктивными решениями и слоями отделочного материала [33][34], а также диафрагм со стальным настилом (рис. 7, б) в Италии [35].

Активные исследования ведутся в области исследования соединений элементов каркаса между собой. Данные соединения можно сгруппировать на два вида: соединения сталь–сталь и соединения сталь–панель обшивки. Экспериментальные значения характеристик соединений между панелями обшивок и сталью имеет решающее значение для каркасно-обшивных конструкций, где материал обшивок и их соединений оказывают большое влияние на глобальную сейсмическую реакцию здания. В США исследовались соединения обшивок из деревянных конструкционных и гипсокартонных панелей [36–38], в Китае проводились исследования соединений обшивок из деревянных конструкционных, гипсокартонных, стекломагниевых и кальциево-силикатных панелей [39], в Италии исследовались соединения обшивок из гипсокартонных панелей [40][41]. По результатам исследований установлено, что материал обшивки оказывает значительное влияние на сдвиговую реакцию соединения. Для соединений каркаса ЛСТК с обшивкой из деревянной конструкционной панели, которые демонстрируют большую прочность и способность рассеивать энергию, преобладающим видом разрушения является сквозное протягивание саморезов через зону соединения элементов (рис. 8, а), а также растрескивание панели обшивки по толщине (рис. 8, б).

Активные работы ведутся и в области исследования поведения ненесущих конструкций из ЛСТК. Проведены испытания двухэтажного стального каркасного здания с перегородками и потолочными системами из ЛСТК (рис. 9, а) [43][44], пятиэтажного железобетонного здания с конструкциями фасадов и перегородок из ЛСТК (рис. 9, б) [45], одноэтажных конструкций с перегородками (рис. 10, а) [46], перегородками и подвесными потолочными системами из ЛСТК (рис. 10, б) [46].

Основными целями данных исследований была оценка сейсмического поведения ненесущих конструкций зданий, выполненных из ЛСТК при действии сейсмических нагрузок, а также оценка влияния различных конструктивных параметров на их сейсмостойкость. Испытанные гипсокартонные перегородки и подвесные потолочные системы демонстрируют хорошее сейсмическое поведение как в плоскости конструкции, так и из ее плоскости.

В Российской Федерации также ведутся активные исследования в данном направлении. На базе Центра исследований сейсмостойкости сооружений (ЦИСС) ЦНИИСК им. В.А. Кучеренко проведены экспериментальные исследования навесных каркасно-обшивных конструкций фасадных панелей при действии статических и динамических нагрузок, моделирующих сейсмические воздействия интенсивностью 7–9 баллов по шкале MSK-64 (рис. 11) [48]. Экспериментальные исследования предусматривали проведение испытаний фасадных панелей из стальных холодногнутых оцинкованных профилей с обшивками из гипсокартонных листов марки «Gyproc Стронг» толщиной 12,5 мм и цементно-стружечных плит (ЦСП) марки «Тамак» толщиной 12 мм.

Для оценки сдвигового сопротивления и предельных перекосов фасадных панелей были проведены испытания на сдвиговые статические нагрузки в плоскости панели (рис. 11, б). По результатам испытаний на статическую нагрузку был установлен качественный и количественный характер сдвигового сопротивления фасадных панелей, механизм отказа каркасно-обшивной конструкции и характер повреждения панелей обшивок (рис. 12) при различных значениях величины перекоса фасадных панелей.

По результатам динамических испытаний фасадной панели механическая безопасность, конструктивная целостность и эксплуатационная пригодность панели не была нарушена.

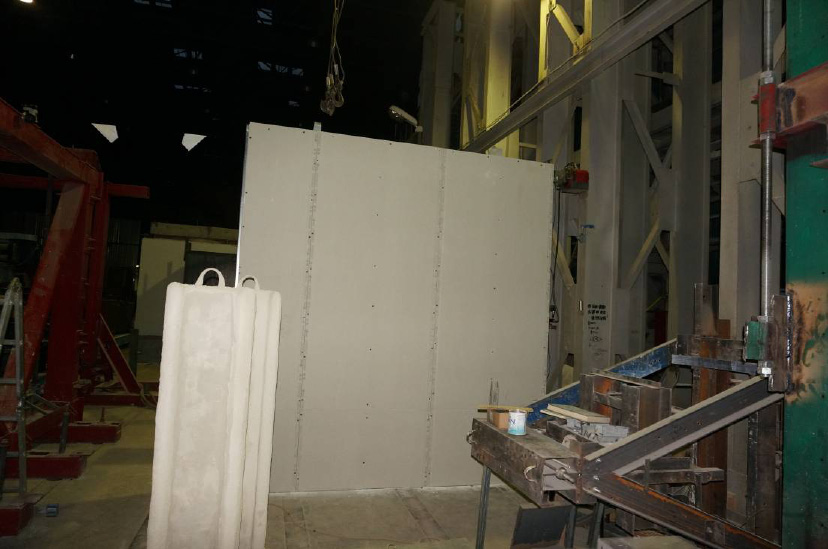

Специалистами ЦИСС ЦНИИСК им. В.А. Кучеренко при поддержке Ассоциации развития стального строительства (АРСС) выполнена обширная программа экспериментальных исследований различных типов конструктивных решений каркасно-обшивных конструкций стеновых панелей с каркасом из стальных холодногнутых оцинкованных профилей с одно- и двухслойными обшивками из ЦСП толщиной 10 и 20 мм соответственно, шагом закрепления панелей обшивок к каркасу 150 и 300 мм, а также каркасно-обшивных конструкций стеновых панелей с вертикальной Х-образной связью из стальных оцинкованных лент (рис. 13). Испытания предусматривали образцы конструкций каркаса из стальных холодногнутых оцинкованных профилей наружной несущей стеновой панели с габаритными размерами (без учета толщины обшивок) 3000 × 2400 × 200 мм (В × Ш × Т). Также программа работ предусматривала оценку общего динамического поведения конструктивного решения здания из ЛСТК на образце фрагмента двухэтажного здания вибрационным (резонансным) методом, позволяющим измерить количественно силовую нагрузку, имитирующую сейсмическое воздействие в широком диапазоне частот (рис. 14). Результаты настоящих экспериментальных исследований готовятся к публикации.

Настоящая работа была ориентирована на получение результатов, позволяющих сформулировать базовые требования к расчету и проектированию зданий из каркасно-обшивных конструкций на основе стального каркаса из холодногнутых профилей для исключения существующих барьеров по расчету и проектированию таких зданий в сейсмоопасных районах России. Полученные результаты могут быть использованы при разработке нормативно-технических и организационно-методических документов, в частности, при подготовке изменений к СП 14.13330.2018 «СНиП II-7-81* Строительство в сейсмических районах», в части расчета и проектирования несущих и ненесущих конструкций из ЛСТК, возводимых в сейсмоопасных регионах с расчетной сейсмичностью площадок 7–9 баллов по шкале MSK-64.

Заключение

В статье рассмотрены и проанализированы отечественные и зарубежные нормативно-технические документы, а также труды отечественных и зарубежных исследователей в части расчетов, проектирования и экспериментальных исследований каркасно-обшивных конструкций на основе стального каркаса из холодногнутых профилей.

Результаты анализа выполненных исследований и действующих нормативно-технических документов зарубежных стран, регламентирующих требования к проектированию зданий на основе каркасно-обшивных конструкций из ЛСТК, возводимых в сейсмоопасных районах, показывают, что на сегодняшний день ведутся активные исследования в данном направлении, при этом многие аспекты действительной работы таких конструкций при восприятии сейсмических нагрузок до сих пор не исследованы. В частности, как поведение ненесущих элементов и конструкций здания, так и их влияние на сейсмическую реакцию несущей системы играют ключевую роль, при этом одной из проблем нормирования требований к этим элементам и конструкциям заключается вочень большом разнообразии конструктивных решений каркасно-обшивных конструкций (разнообразие применяемых типов обшивок и их комбинаций, элементов их соединения, а также холодногнутых профилей), в т. ч. их физико-механических характеристик. Не в полной мере исследована работа каркасно-обшивных конструкций стен на основе стального каркаса из холодногнутых профилей при действии вертикальных сейсмических нагрузок, а также различные виды применяемых обшивок (аквапанели, стекломагниевые листы, фибролитовые плиты и т. д.).

Анализ действующих нормативно-технических документов зарубежных стран, регламентирующих требования к расчету и проектированию зданий на основе каркасно-обшивных конструкций из ЛСТК, возводимых в сейсмоопасных районах, показывает различия в принятых коэффициентах редукции сейсмических нагрузок. Европейские нормы [14], так же как и отечественные [8], фактически не содержат нормативных требований к расчету и проектированию таких зданий, возводимых в сейсмоопасных районах, хотя результаты исследований для будущей актуализации действующих нормативных документов определенно имеются.

На сегодняшний день отсутствие норм и правил проектирования зданий на основе каркасно-обшивных конструкций из ЛСТК, возводимых в сейсмоопасных районах, сдерживает их широкое распространение в России. Учитывая огромную площадь территории Российской Федерации, разнообразие климатических и сейсмических районов, а также особенности и разнообразие применяемых, на территории Российской Федерации, конструктивных решений каркасно-обшивных конструкций зданий из ЛСТК, исследование действительной работы таких конструкций при действии сейсмических нагрузок является важной и насущной задачей.

Для преодоления текущего отставания отечественного свода правил в области проектирования зданий и сооружений в сейсмических районах [8], расширения знаний и повышения уровня понимания о поведении зданий на основе каркасно-обшивных конструкций из ЛСТК при их работе в условиях сейсмических воздействий следует предусмотреть и провести комплекс научно-исследовательских и опытно-конструкторских работ, направленных на решение проблемы расчета и проектирования зданий из таких систем, которое не будет являться паллиативным.
