Проведение мониторинга напряженного состояния конструкций радиотелевизионной передающей станции в городе Владикавказе

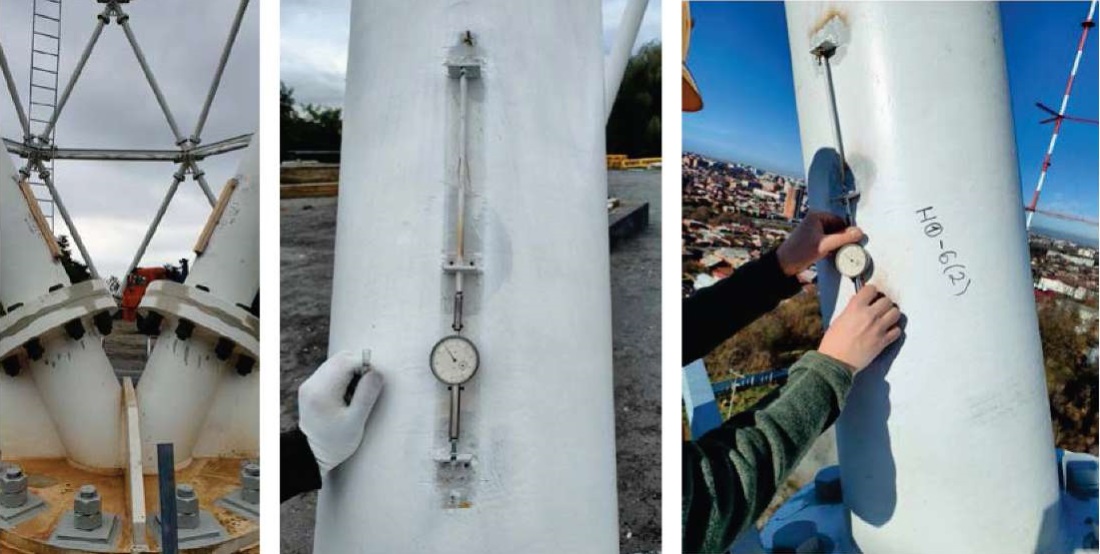

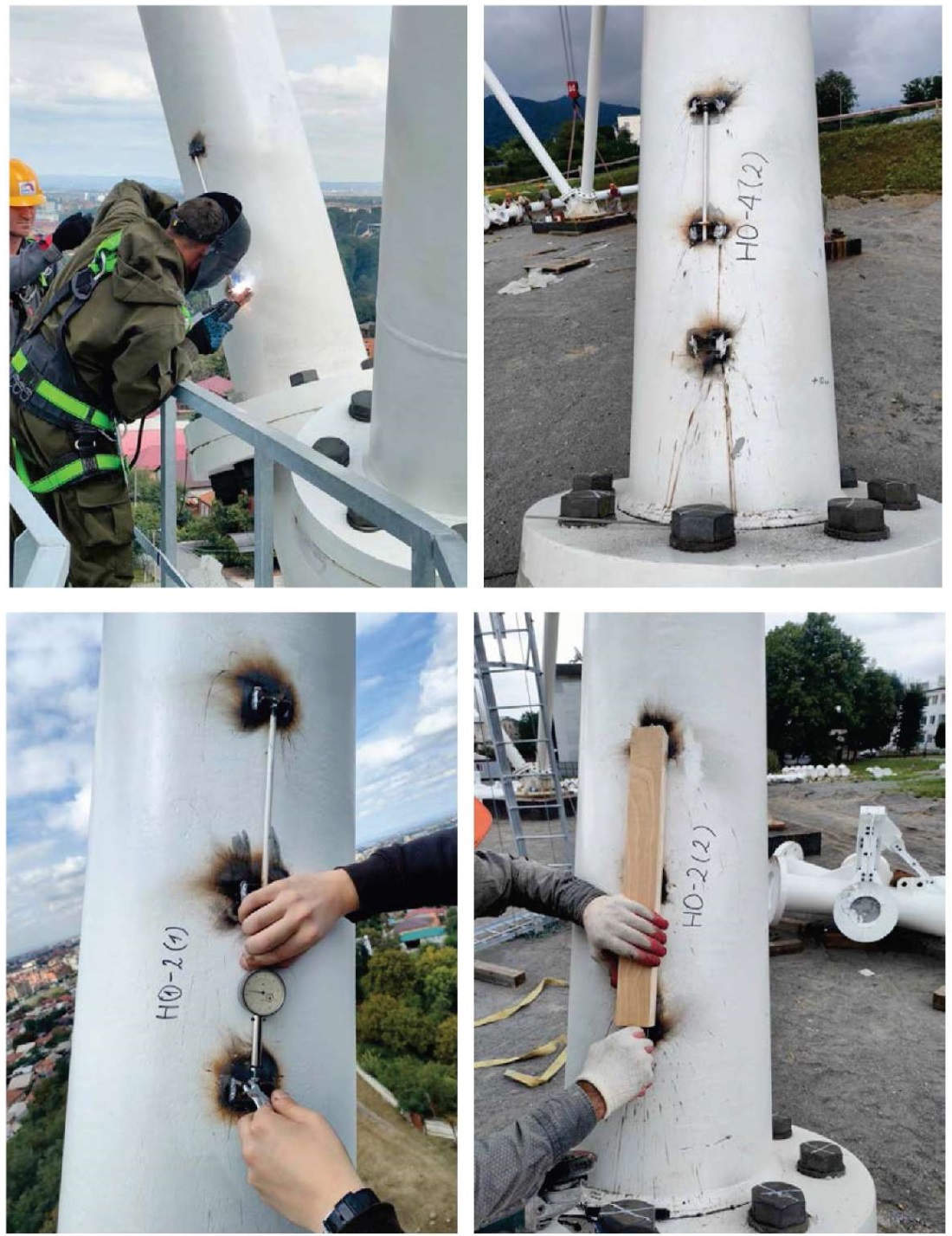

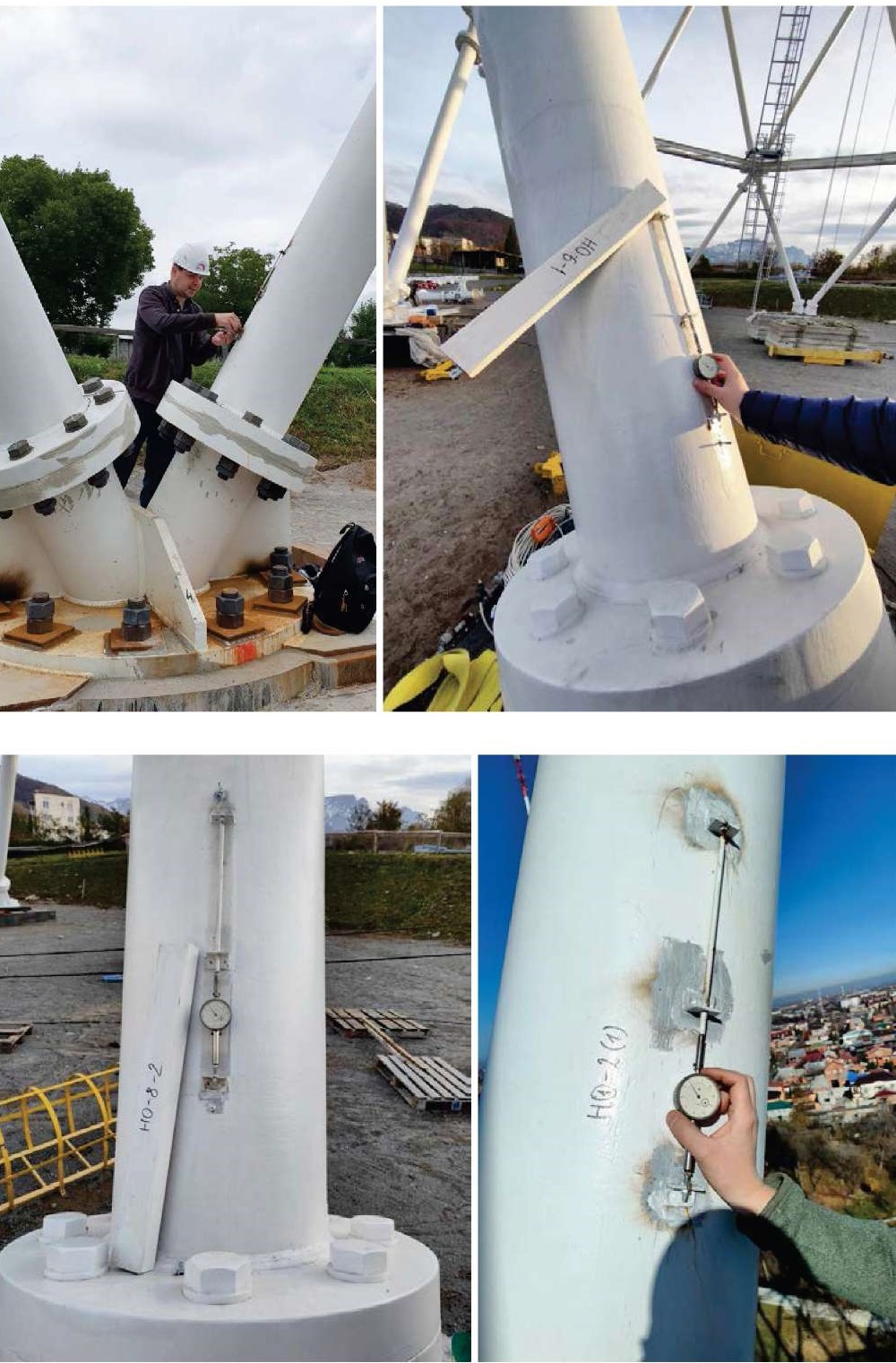

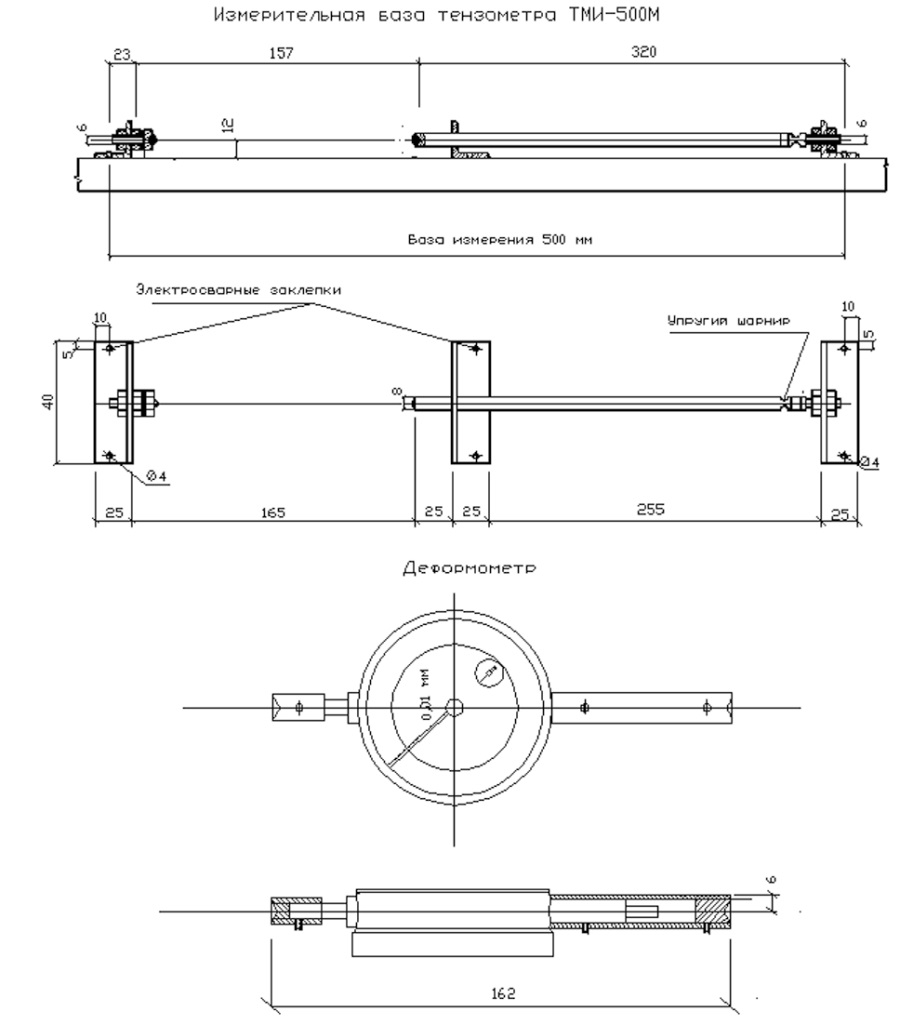

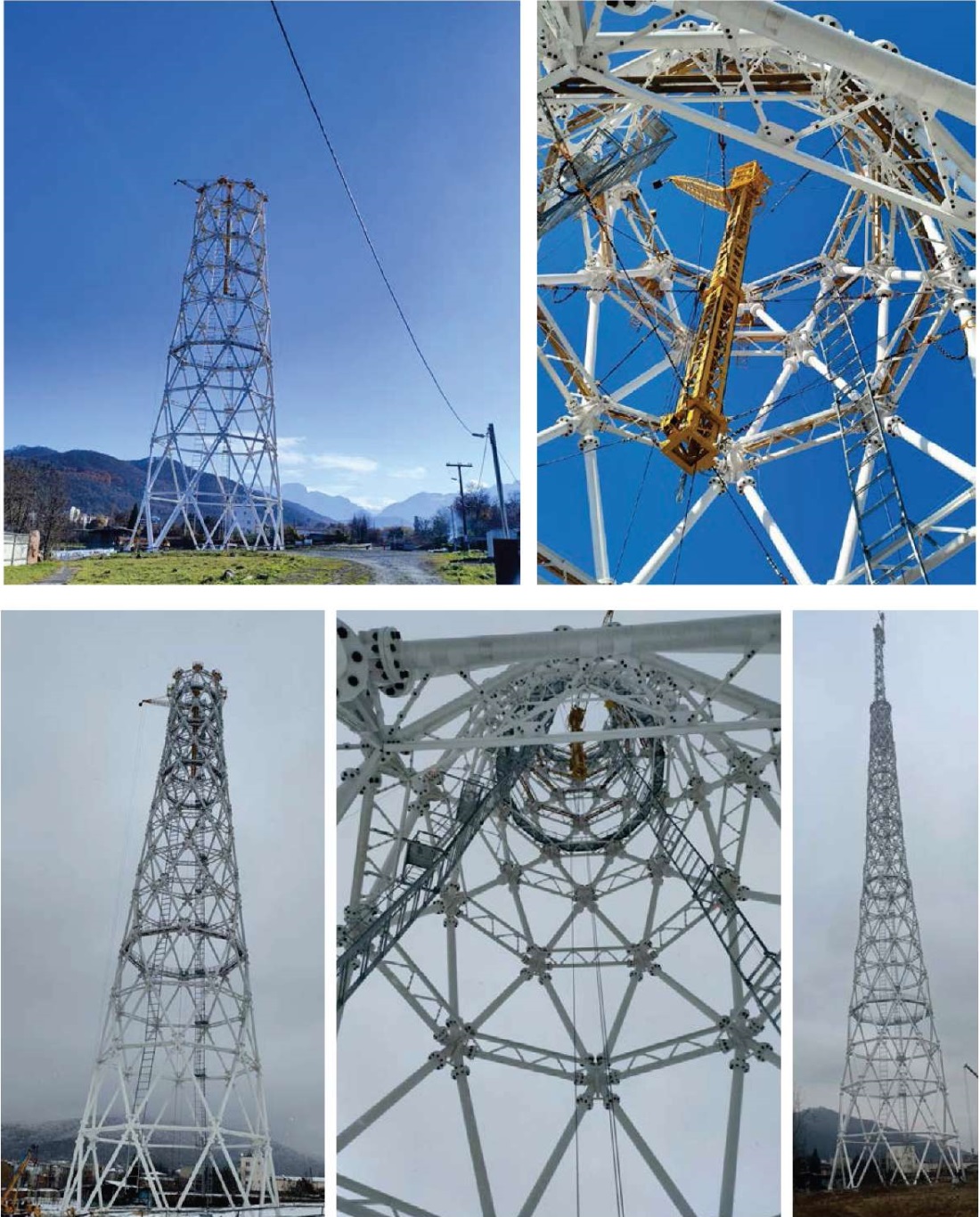

Введение. Представлены материалы по мероприятиям, проводимым сотрудниками Центрального научно-исследовательского института строительных конструкций имени В.А. Кучеренко, в период с июля 2022 г. по март 2024 г. в процессе монтажа радиотелевизионной башни высотой 210 м в г. Владикавказе. В наиболее напряженных элементах конструкции, находящихся на отм. +1,700 и +40,047, были установлены механические тензометры, с которых снимались показания для получения картины напряженного состояния конструкции в целом. При этом проводился анализ данных, полученных от заказчика по результатам геодезической службы, выполняющей работы при строительстве.

Цель. Проведение мониторинга по разработанной в ЦНИИСК им. В.А. Кучеренко методике для наблюдения за состоянием отдельных конструкций и ответственных узлов антенно-башенного сооружения, а также для заблаговременного предупреждения и своевременного предотвращения возможных нештатных ситуаций при его возведении.

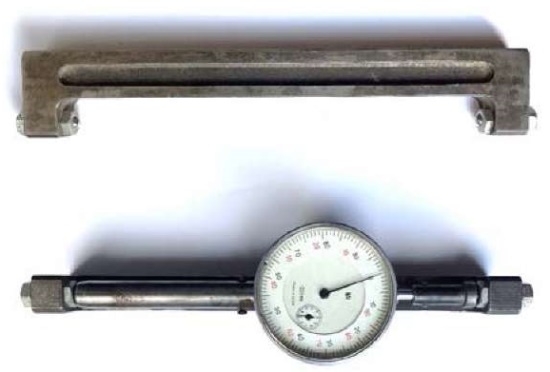

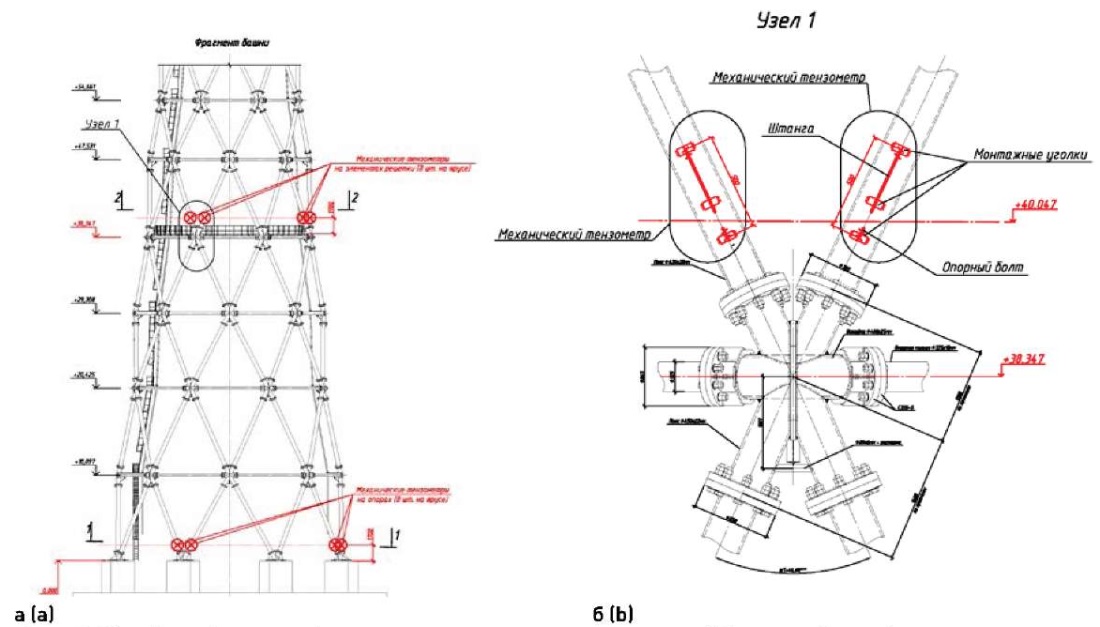

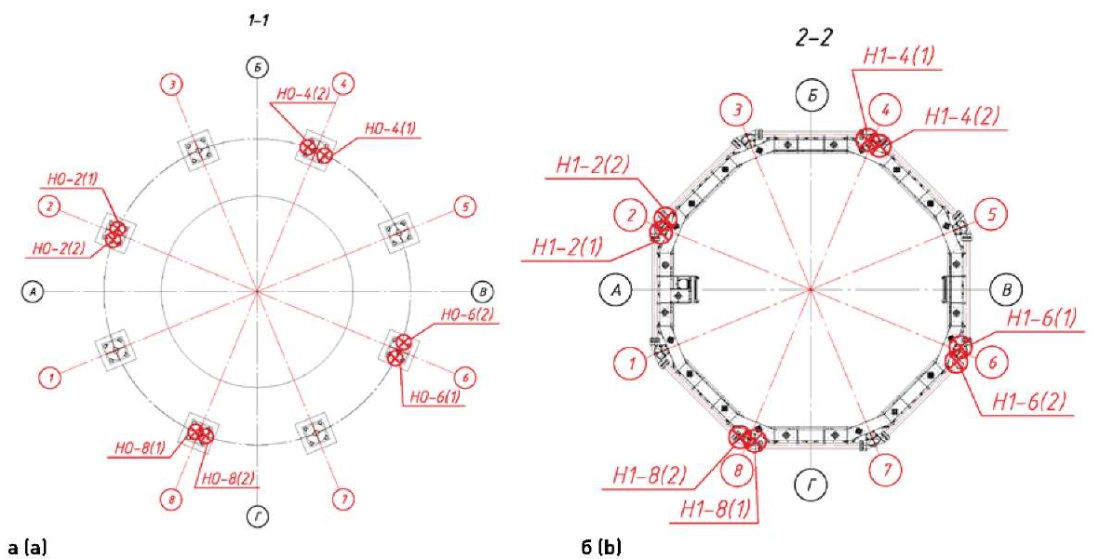

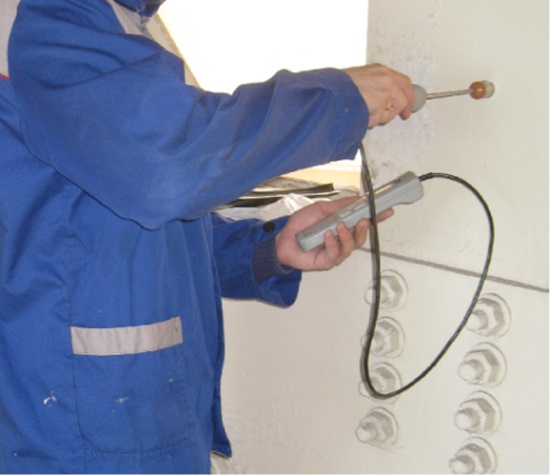

Материалы и методы. В статье приведены чертежи КМ и представлены выполненные авторами статьи фотографии используемых на возводимых стальных конструкциях измерительных приборов.

Результаты. Проведение мониторинга в процессе монтажа стальных строительных конструкций башни обеспечивало механическую безопасность сооружения путем контроля напряжений его наиболее нагруженных конструкций, а также путем анализа их перемещений и деформаций.

Выводы. Измерения напряженно-деформированного состояния и проведенный по полученным данным анализ показали, что напряжения и имеющиеся отклонения от проектного положения контрольных точек не превышали допустимых величин, приведенных в нормативных документах, действующих на территории Российской Федерации.
