Развитие инженерной методики расчета устойчивости плоской формы изгиба двутавровой балки

Введение

Техническая теория пространственной устойчивости тонкостенного стержня открытого профиля постоянного сечения была изложена в трудах В.З. Власова [1] в 50-х годах прошлого столетия. Для того чтобы составить понимание, что заключено в сегодняшних нормах по стальному строительству в отношении расчета балок на общую устойчивость, достаточно изучить книгу Б.М. Броуде [2]. Справочную информацию, способствующую пониманию методов решения задач устойчивости, можно найти в книге [3]. Расчет балки на общую устойчивость осуществляется по бифуркационной теории по «трехфакторной формуле». Для вычисления изгибно-крутильного критического момента требуется определить три числовых коэффициента. Каждому виду и месту приложения поперечной нагрузки по длине балки и высоте поперечного сечения определен свой набор коэффициентов. Настоящие нормы по стальным конструкциям [4] содержат достаточно ограниченную инженерную методику расчета устойчивости плоской формы изгиба балки. Остающаяся неизменной со времени публикации книги Б.М. Броуде, методика не различает комбинационного приложения поперечных нагрузок к балке, как и действий разных концевых изгибающих моментов. А наличие уравнений аппроксимационных кривых изгибно-крутильной характеристики балки ψ(α) только усугубляет статус методики, так как требует индивидуальной формулы ψ(α) для каждого случая. В связи с этим требуется пересмотреть классическое решение и продемонстрировать иной путь решения задачи.

Постановка задачи

За основу в разрешении проблемы устойчивости плоской формы изгиба балки двутаврового симметричного сечения принимаем дифференциальное уравнение равновесия:

(1)

где EI_ω – секториальная жесткость (жесткость при депланации);

GI_t – жесткость при кручении;

EI_y – изгибная жесткость из плоскости действия изгибающего момента M_x;

e_y – расстояние по высоте балки от центра тяжести совпадающего с центром изгиба до точки приложения поперечной нагрузки;

M_x – изгибающий момент от внешней поперечной нагрузки, действующий на длине балки l в точке z;

q_y – интенсивность нагрузки.

Мы будем следовать организации и традициям свода правил по стальным конструкциям [4][5] и получим конечные формулировки в удовлетворяющей форме записи документа СП 16.13330.2017. В разработке инженерной методики будет полезен справочник интегралов [6], а также идеи и мысли, изложенные в книге П.И. Алексеева [7].

Решение осуществляем в безразмерной форме.

Длина балки в безразмерной форме:

. (2)

Первая и вторая производные ξ:

, (3)

. (4)

Безразмерный параметр для изгибающего момента m_b:

, (5)

где M_b,max – максимальный балочный изгибающий момент.

Первая производная m_b (5) по dz дает поперечную силу:

. (6)

Первая производная m_b по dξ с учетом (3):

. (7)

Вторая производная m_b (5) по dz дает равномерно распределенную нагрузку:

. (8)

Вторая производная m_b по dξ с учетом (4):

. (9)

Приравнивая (8) и (9), выражаем равномерно распределенную нагрузку:

. (10)

Для разрешения дифференциального уравнения (1) применяем аналитический метод Бубнова – Галеркина. Для шарнирно опертой балки применяется базисная функция в виде ряда синуса:

. (11)

Удерживая в методе Бубнова – Галеркина только первый член базисной функции синуса (11) и подставляя безразмерные переменные в уравнение равновесия (1), получим интегральное равенство:

. (12)

Решение дифференциального уравнения

Обозначим интегральные выражения, содержащие изгибающий момент, через:

. (13)

. (14)

Интегралы при секториальной и крутильной жесткости решаются таблично [6], поэтому с учетом введенных обозначений (13) и (14) решение (12) в сокращенном виде:

. (15)

Формулировка уравнения упругого критического изгибающего момента

При рассмотрении вопроса устойчивости интересует только положительный корень квадратного уравнения (15):

. (16)

В (16) присутствует эксцентриситет e_y, который определяет место приложения поперечной нагрузки по высоте сечения. e_y заключен в границы, считая, что центр тяжести и центр изгиба балки – это ноль:

. (17)

В безразмерном виде:

. (18)

Вводим безразмерный параметр , который обратится в равенство:

, (19)

где h – полная высота двутавра;

h(y) – ордината по высоте поперечного сечения балки, отсчитываемая от центра тяжести, на которой будет приложена поперечная нагрузка, –h ≤ h(y) ≤ +h.

Нормативный параметр изгибно-крутильной характеристики:

. (20)

Преобразуем уравнение (16) с учетом (18) и (20):

. (21)

В (21) выделяем новый изгибно-крутильный параметр балки при чистом изгибе:

. (22)

. (23)

В (23) выделим два коэффициента. Первый коэффициент влияния градиента изгибающего момента:

. (24)

Второй коэффициент определяет вид поперечной нагрузки взаимоувязанный с :

. (25)

Инженерная методика расчета устойчивости плоской формы изгиба балки

Расчет на устойчивость изгибаемого элемента сплошного сечения при изгибе в плоскости стенки, совпадающей с плоскостью симметрии сечения, согласно СП 16.13330.2017 [4], производят по формуле:

. (26)

Критические напряжения для симметричного двутавра:

. (27)

Коэффициент устойчивости при изгибе φ_b определяется через напряжения текучести:

. (28)

Подставляем (28) в (23):

. (29)

Из (29) выделяем нормативный параметр ψ:

. (30)

Квадратный корень в (30) подлежит разложению в степенной ряд:

. (31)

Ряд (31) ограничиваем удержанием первых двух членов в силу малой поправки последующих членов более высоких порядков:

. (32)

Тогда (30) с учетом (32) дает:

. (33)

Или в сокращенной форме:

, (34)

где C_b – коэффициент, зависящий от вида поперечной нагрузки, по (24);

ψ₀ – изгибно-крутильный коэффициент при чистом изгибе по (22);

η – новый обобщенный коэффициент места приложения поперечной нагрузки (35).

. (35)

В (35) по-прежнему присутствует характеристика ψ₀. Однако второе слагаемое в целом всегда вносит очень малую поправку и только лишь при α → 0. Коэффициент η можно рассмотреть через верхнюю и нижнюю границы решения.

При α = 0, ψ₀ = 0,25 π², поэтому:

. (36)

При α = 400, ψ₀ ≈ 16:

. (37)

Уравнение (37) – это нижняя граница коэффициента η, отделенная от изгибно-крутильной части ψ₀. Его значение зависит только от второй производной изгибающего момента (25), что делает его простым числом. Его возможно обобщить от множества случаев к одному, что в свою очередь делает уравнение изгибно-крутильного параметра ψ (34) свободным от необходимости иметь таблицы или полиномы, как это существует сейчас в [4]. Коэффициент η можно аппроксимировать и с помощью интерполяционного полинома Лагранжа и Ньютона [3]:

. (38)

При  = 0, A₀ = 0. Тогда в виде неполного квадратного уравнения:

. (39)

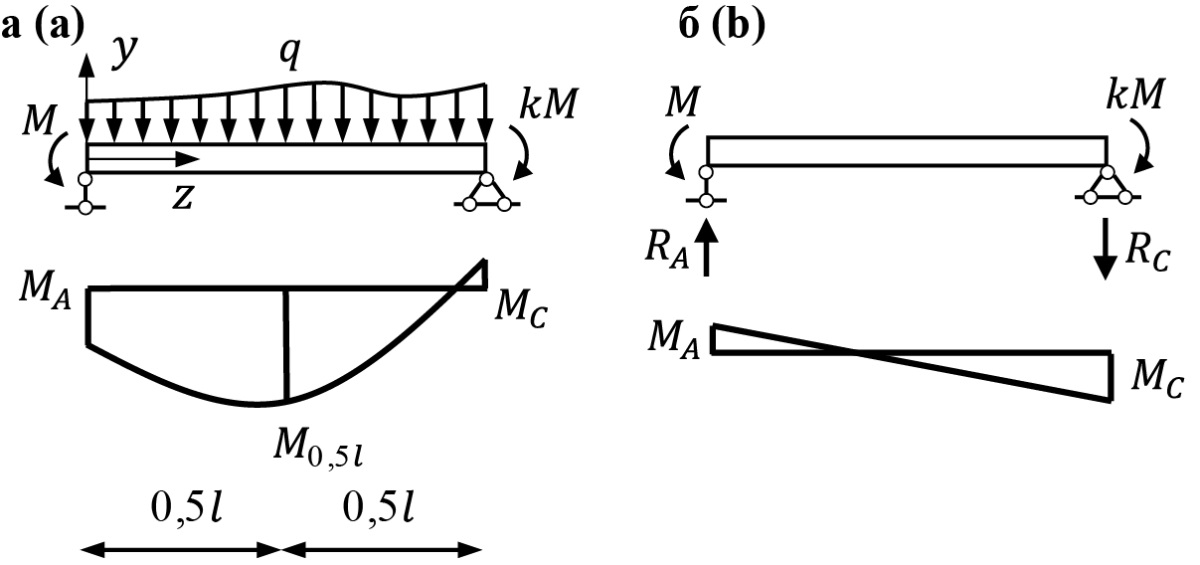

Будем рассматривать шарнирно опертую балку, нагруженную равномерно распределенной нагрузкой и концевыми изгибающими моментами, одновременно. Расчетная схема балки показана на рис. 1а.

При действии двух внешних нагрузок одновременно безразмерный параметр (5):

. (40)

Изменение изгибающего момента по длине стержня от действия разных концевых изгибающих моментов происходит линейно:

. (41)

Закон изменения изгибающего момента от действия равномерно распределенной нагрузки:

. (42)

Максимальный изгибающий момент для M_x,1 находится на одной из опор, поэтому:

M_b1,max = M_A. (43)

Максимальный изгибающий момент на середине балки от равномерно распределенной нагрузки:

. (44)

Подставляем сумму моментов (40) в уравнение градиента изгибающего момента C_b (24):

. (45)

В знаменателе (45) находится квадрат суммы. Выделяем его отдельно и подставляем (41) и (42):

(46)

Для решения (46) следует использовать свойство дистрибутивности интеграла; понижение степени синуса; интегрирование по частям. Запишем конечный результат интегрирования:

, (47)

где

;

.

Подставляем (47) в (45) и находим, что коэффициент влияния градиента момента C_b при действии двух внешних нагрузок одновременно:

. (48)

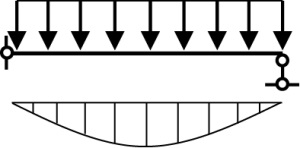

Если одна из нагрузок в (48) отсутствует, например k = 0, M_A = 0, тогда имеет случай только равномерно распределенной нагрузки, для которой существует единственное решение:

. (49)

Для случая, когда балка подвержена только действию концевых изгибающих моментов и M_B = 0, либо эпюра изгибающих моментов такова, что она может быть описана линейной зависимостью или имеет пологий и близкий к линейному вид:

. (50)

В формуле (50) приведен уточненный коэффициент α₃ [8] при условии удержания большего количества членов ряда синуса (11). Для шарнирно опертой балки в методе Бубнова – Галеркина обычно достаточно удерживать только первый член ряда (11). Погрешность мала при сравнении с численным решением. Но для концевых моментов (41) в области двойной кривизны, когда эпюра изгибающих моментов меняет знаки по длине балки, погрешность составляет 4–5 %. На рис. 2 сплошной линией показана кривая при удержании только первого слагаемого ряда (11). Пунктиром показана точная кривая по (50), полученная методом конечных разностей в работе [8].

Когда балка загружена только концевыми изгибающими моментами (рис. 1б), опорная реакция:

. (51)

Тогда изгибающий момент на середине балки:

. (52)

Изгибающий момент только от равномерно распределенной нагрузки:

, (53)

где M_0,5l – изгибающий момент из эпюры моментов по середине балки при действии двух нагрузок одновременно.

Соответственно, отношение моментов M_A/M_B можно выразить как:

. (54)

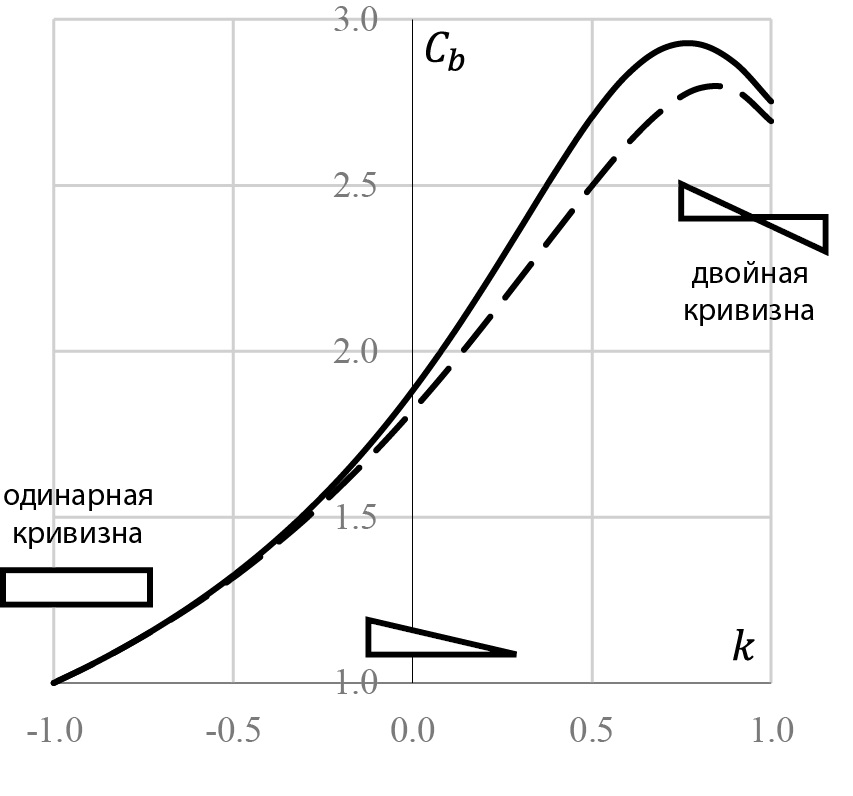

Используя свойство (54), приходим к обобщенной формуле коэффициента градиента момента в безразмерных величинах (48):

. (55)

Уравнение (55) позволяет найти коэффициент C_b, когда эпюра изгибающих моментов имеет криволинейное очертание, как это показано на рис. 1а. Чаще всего этот случай справедлив для балок в рамных каркасах. Если рассматривается комбинация концевых моментов и сосредоточенных сил, уравнение (55) будет иметь числовые коэффициенты немногим ниже. Равномерно распределенная нагрузка образует нижнюю границу результатов. Данную идею можно встретить в книге П.И. Алексеева [7]. Автор рассматривает сложные случаи путем суммирования по формуле (40).

Вторая производная m_b суммы двух нагрузок (41) и (42):

. (56)

Подставляя (56) в интегральное выражение (25), находим коэффициент учета места приложения поперечной нагрузки по высоте:

. (57)

На сегодняшний день любая из существующих методик не позволяет учитывать влияние места приложения поперечной нагрузки по высоте поперечного сечения балки при одновременном действии нескольких нагрузок. Данный вопрос практически не развит. Учет только одной поперечной нагрузки обычно приводит к занижению результатов, но при этом делает расчет более простым.

Если одна из нагрузок в (57) отсутствует, например k = 0, M_A = 0, тогда только для равномерно распределенной нагрузки:

. (58)

Очевидно, что при M_B = 0:

C_a = 0. (59)

Дальнейшее решение продолжаем с коэффициентом (58). Подставляем значение C_a (58) в уравнение (35):

.

Изгибно-крутильный коэффициент при действии только равномерно распределенной нагрузки:

. (60)

Если нагрузка прикладывается к верхнему (сжатому) поясу,  = –1:

. (61)

К нижнему (растянутому) поясу,  = +1:

. (62)

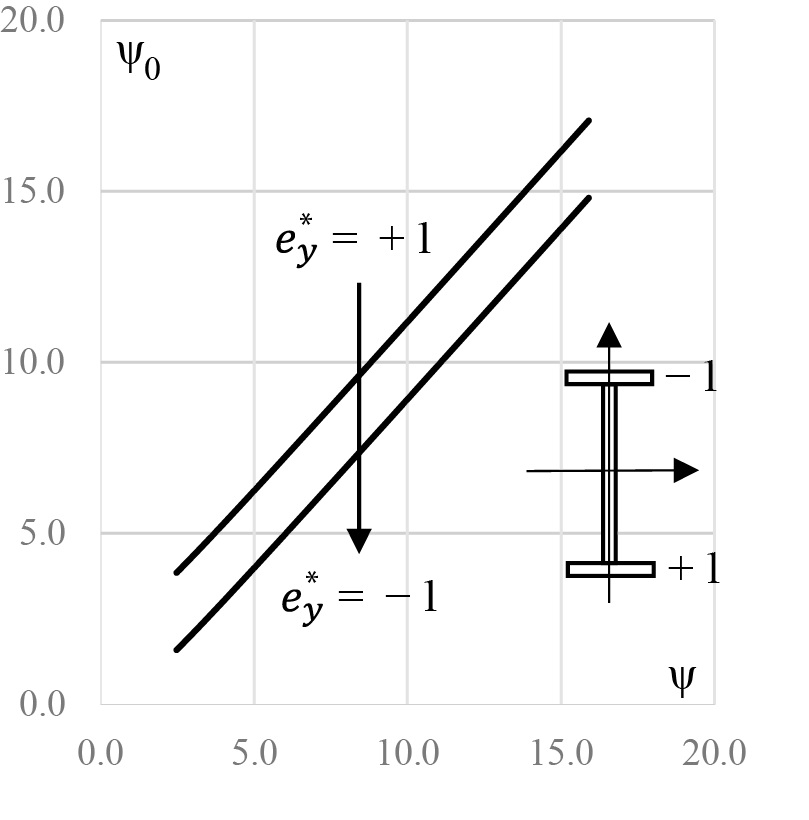

Для (61) и (62) построим графики зависимости ψ₀ – ψ и покажем их на рис. 3. Это прямые отрезки. Что означает возможность аппроксимации (61) и (62) в форме линейного алгебраического уравнения.

Аппроксимация по графику, показанному на рис. 3, дает следующие линейные зависимости:

При  = –1, коэффициент:

. (63)

При  = +1, коэффициент:

. (64)

В уравнении (38) первая точка имеет координаты [ 0,0], A₀ = 0. При e_y = –1 из (63) следует, –0,89 = –A₁ + A₂. При e_y = +1 из (64) следует, 1,38 = A₁ + A₂. Устанавливаем, что при действии равномерно распределенной нагрузки коэффициент η:

. (65)

Уравнение (65) отделено от изгибно-крутильного параметра и в точности определяет поправку изгибно-крутильного состояния балки от места приложения поперечной нагрузки по высоте, а также позволяет находить промежуточные значения по высоте.

Возвращаясь к уравнению (37), линейная зависимость:

. (66)

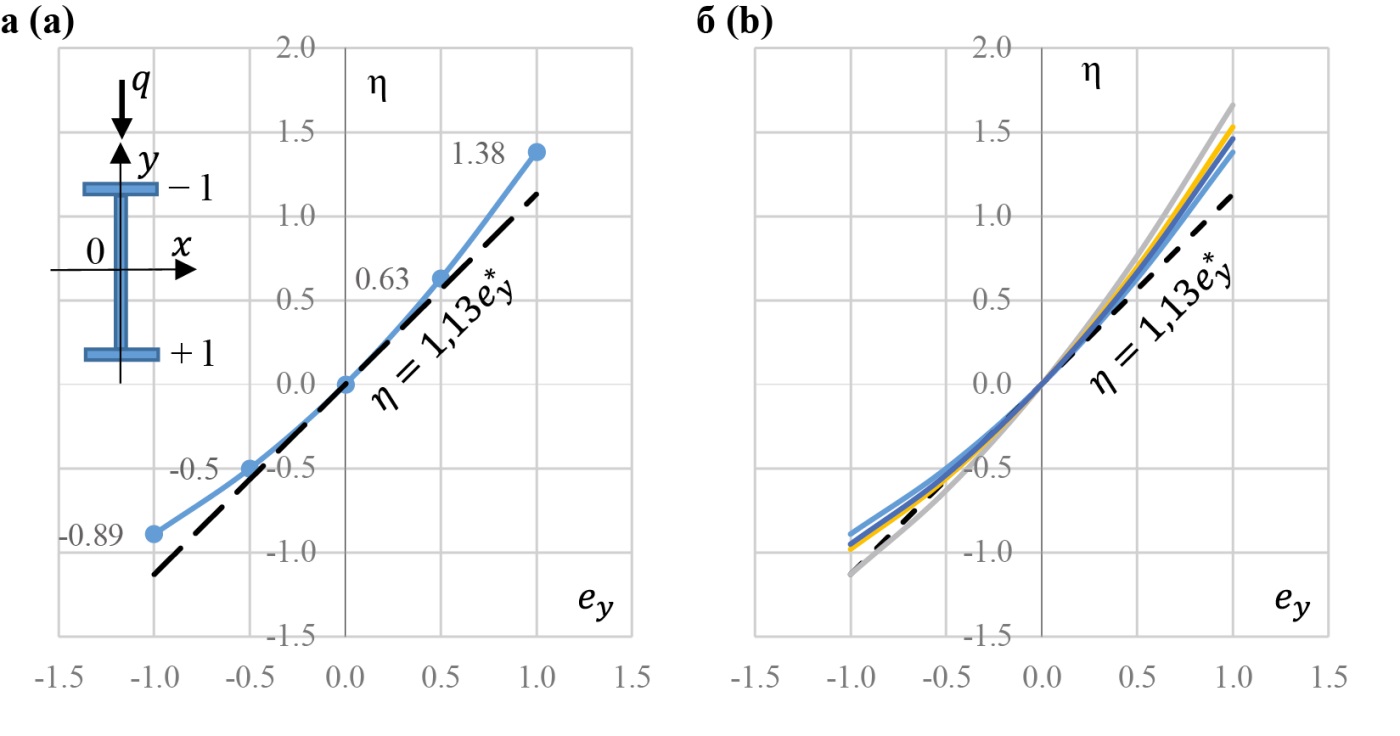

На графике, показанном на рис. 4а, приведены зависимости η по (65) и (66). Линейная зависимость образует нижнюю границу. Это искажает конечный результат расчета, но делает его настолько простым, что инженеру больше нет необходимости выбирать вид поперечной нагрузки. На рис. 4б показан график с кривыми η по (35) для набора случаев приложения сосредоточенной силы по середине, двух и трех равноудаленных друг от друга сосредоточенных сил. Из этого графика можно заключить, что одно простое уравнение (66) дает возможность выполнить практический расчет и учесть с достоверной точностью влияние места приложения поперечной нагрузки по высоте. Поэтому заключаем, что изгибно-крутильный коэффициент может быть формализован в виде одного уравнения:

. (67)

В уравнении (67) коэффициент C_b вычисляется по обобщенной формуле (55) либо с помощью табл. 1. По табл. 1 также можно наблюдать насколько близки коэффициенты η.

Таблица 1

Таблица коэффициента ψ для балок двутаврового сечения с двумя осями симметрии

Table 1

Calculation of the ψ coefficient for I-beams with two symmetry axes

Вид нагрузки в пролете	ψ = Cb(ψ0 + η)
	ψ0	Cb	η
Равномерно распределенная		1,13

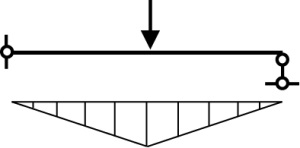

Сосредоточенная на середине		1,35
Изгибающие моменты по концам стержня			0

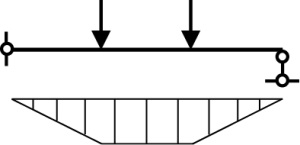

Две равноудаленные сосредоточенные силы		1,08
Три равноудаленные сосредоточенные силы		1,17

С учетом всего вышеизложенного упругий критический изгибающий момент будет записан в обновленной форме:

. (68)

Деформационный расчет устойчивости плоской формы изгиба балки

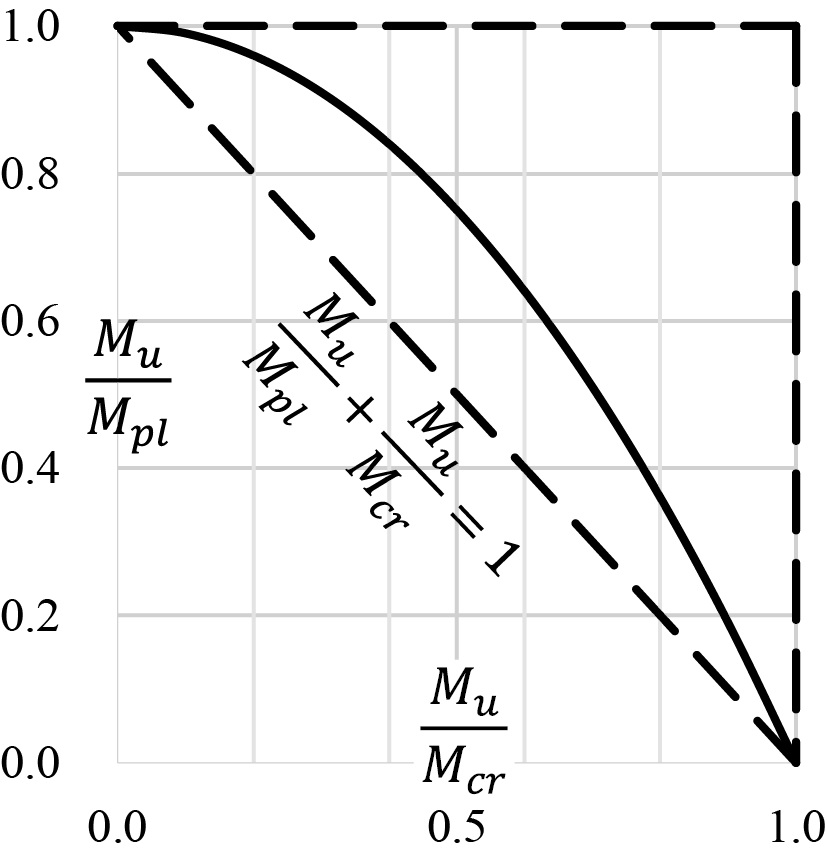

Формула Мерчанта является одним из возможных способов решить деформационную задачу устойчивости плоской формы изгиба двутавровой балки. В самом общем смысле расчет по Мерчанту на устойчивость представляется в форме, приведенной из двух линейных систем – линейно-упругой системы и жесткопластической на предельное равновесие. Графически уравнение Мерчанта можно представить в виде треугольника, который показан пунктирной линией на рис. 5. Сплошной кривой линией описывается реальное поведение балки, когда уравнение имеет некоторую степень n. При n = 1 уравнение Мерчанта образует нижнюю и верхние границы, куда заключена реальная кривая со степенью n:

. (69)

За предельный изгибающий момент M_u в (69) следует считать величину, получаемую по результатам испытаний от соответствующей ему предельной нагрузки, поэтому в (69) под M_u следует понимать номинальную прочность на изгиб:

M_u = W_xR_y. (70)

Полный пластический момент M_pl:

M_pl = W_plR_y. (71)

Упругий изгибно-крутильный момент M_cr,el вычисляется по бифуркационной теории по (68) при чистом изгибе C_b = 1.

Коэффициент устойчивости при изгибе:

. (72)

Изгибно-крутильная условная гибкость:

. (73)

Используя зависимости и φ_b по (72) и (73), формулу Мерчанта (69) можно преобразовать в условие для проверки на общую устойчивость изгибаемого элемента при изгибе в плоскости стенки.

Чтобы учесть фактическую эпюру изгибающего момента, уравнение Мерчанта (69) следует скорректировать путем следующих изменений:

Упругий критический момент:

M_cr,el = C_bM_0cr,el. (74)

Предельный изгибающий момент:

M_u = C_bM_0u. (75)

Тогда, подставляя (74) и (75) в (69), получим:

. (76)

Подставляя сокращенные обозначения (73) и φ_b (72), получаем:

. (77)

M. Kubo, Y. Fukumoto, Y. Itoh и T. Usami [9–12] провели ряд важных исследований и испытаний над двутавровыми балками с учетом места приложения нагрузки и изменения градиента момента по длине балки. Они обобщили экспериментальные и численные данные испытаний балок (всего 544, 420 из них в Японии) на тот момент времени, к 1996 году. Были созданы кривые зависимости коэффициента устойчивости при изгибе от условной гибкости для прокатных и сварных балок , которые показали несогласованность с существующими предложениями в определении степени n в формуле Мерчанта. На основании статистического анализа было установлено, что нижняя граница кривой коэффициента устойчивости при изгибе должна быть образована со степенью n = 1,5.

Вместе с формулой Мерчанта одной из современных и успешных формулировок кривой устойчивости при изгибе следует назвать экспоненциальную (показательную) функцию следующего вида:

, (78)

где A – некоторый подбираемый числовой коэффициент кривой.

Формула (78) была разработана в методе предельных состояний R.H.R. Tide в 1984 году [13] с целью уйти от мультикривых устойчивости колонн к одной кривой, которые были разработаны комитетом стального строительства США и R. Bjorhovde в 60-х годах [14]. На рис. 6 наглядно показано, как показательная зависимость (78) способна описать кривую устойчивости в области средней и малой гибкостей.

Редукционный коэффициент в прямом методе расчета конструкций

Нормы США по стальному строительству ANSI/AISC 360-22 [15] уже некоторое время практикуют метод прямого анализа. В этом методе расчета стальных конструкций изгибная жесткость элементов, в зависимости от напряженного состояния, напрямую модифицируется коэффициентом редукции. Всего существует две модели коэффициента редукции. Первый коэффициент редукции, обозначаемый через τ_b, считается по бифуркационной теории в методе по допустимым напряжениям и включает в себя остаточные напряжения. Геометрическое несовершенство учитывается путем умножения на дополнительный понижающий коэффициент точно так же, как это делается и в отечественном методе расчета балочных элементов. Второй коэффициент τ_a вычисляется из деформационной теории путем обработки кривой коэффициента продольного изгиба в методе предельного состояния.

Поэтому можно предположить, что и упруго-пластический момент балки может быть также вычислен с помощью коэффициента редукции τ_b:

. (79)

Коэффициент редукции балки τ_b в деформационной теории можно переписать через коэффициент устойчивости φ_b и условную изгибно-крутильную гибкость :

. (80)

В упругой области гипербола Эйлера с учетом влияния градиента момента C_b:

. (81)

Из (80) выразим условную гибкость и подставим в (81). Получим упруго-пластическое равенство:

. (82)

Используя свойство логарифма a^x = e^x×lna = lna×e^x и свойство экспоненты e^x = b → lnb = x, найдем τ_b:

. (83)

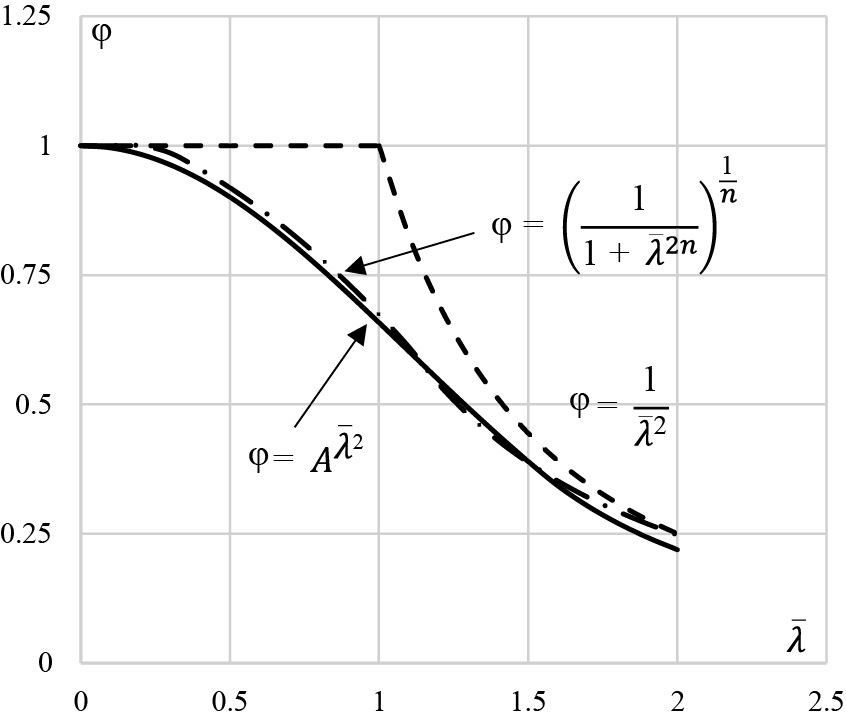

Степень n = 1,5 соответствует числовому коэффициенту в показательной функции (78) A ≈ 0,63. А кривая продольного изгиба b центрально-сжатой колонны со случайными эксцентриситетами по отечественным нормам [4] и кривая 2P по нормах США коэффициентам равны A = 0,615 и A = 0,658 соответственно. Что делает формулу (78) в методе прямого расчета стальных конструкций универсальной для описания устойчивости центрально-сжатой колонны со случайными эксцентриситетами и балки с начальными несовершенствами в деформационной теории.

Если для расчета балок принять A = 0,63, тогда при чистом изгибе получим уравнение:

. (84)

Для расчета двутавровых центрально-сжатых колонн при A = 0,615 при одинаковых эксцентриситетах по СП 16.13330.2017 [4]:

, (85)

где φ_e – нормативные значения коэффициента продольного изгиба для кривой b.

Коэффициент редукции τ_a согласно нормам [15]:

. (86)

В нормативном методе расчета по бифуркационной теории вводят эмпирический понижающий коэффициент γ_c = 0,87, который учитывает совокупность геометрических несовершенств. Поэтому упругий критический изгибающий момент, определяемый по формуле (68), умножается на γ_c в обязательном порядке. Из деформационной теории следует, что γ_c = 0,8.

Заключение

Вышеизложенный материал был создан с целью демонстрации развития инженерной методики расчета устойчивости плоской формы изгиба двутавровой балки, которая объективно остается одним из самых слабых мест в настоящем своде правил по стальным конструкциям. Продемонстрированный путь решения задачи устойчивости плоской формы двутавровой балки предлагает отказаться от сложных полиномиальных зависимостей ψ(α) и перейти к развитому и универсальному уравнению изгибно-крутильного параметра. Также в статье приводится достаточно простая возможность совершить переход от бифуркационной к деформационной теории расчета балок, используя концепцию формулы Мерчанта и широкомасштабные исследования ученых из Японии. В дополнение к этому рассмотренный коэффициент редукции в методе прямого расчета строительных конструкций может объединить продольный изгиб балок и колонн в одно единое целое.
